EDISION SPLITTER Repartidor de Mastro 4 vias F 5-2400MHz OMS-4

O EDISION MAST SPLITTER 4 vias F 5-2400Mhz OMS-4 está incluído em uma caixa de instalação especial, adequada para ambientes externos, construída em material sintético especial, com painel frontal totalmente deslizante e removível e ponto de inserção de cabo coaxial removível/móvel. Na parte traseira possui design de ancoragem e múltiplos pontos de encaixe com amarração (incluso) e também furos prontos para fazer furos para upat e parafusos (inclusos). Dentro da caixa, com mecanismo reclinável para facilitar as conexões e instalação, há um divisor de RF de todas as bandas com plugues tipo F fêmea e caixa fundida em zinco de alta qualidade banhada a níquel. É projetado e fabricado com altos padrões, apresentando baixa perda, alto isolamento e pode ser utilizado em todas as instalações de antenas de TV, tanto para sinal de TV Terrestre quanto via Satélite, quando o cabeamento coaxial necessita ser dividido em 4 saídas. Além disso, com seu DC-pass em todas as portas OUT-to-IN, facilita o técnico em instalações de TV via satélite e também, quando o DC-pass é necessário, por exemplo, para alimentar antenas dipolo ativas e amplificadores de mastro.

Características técnicas:

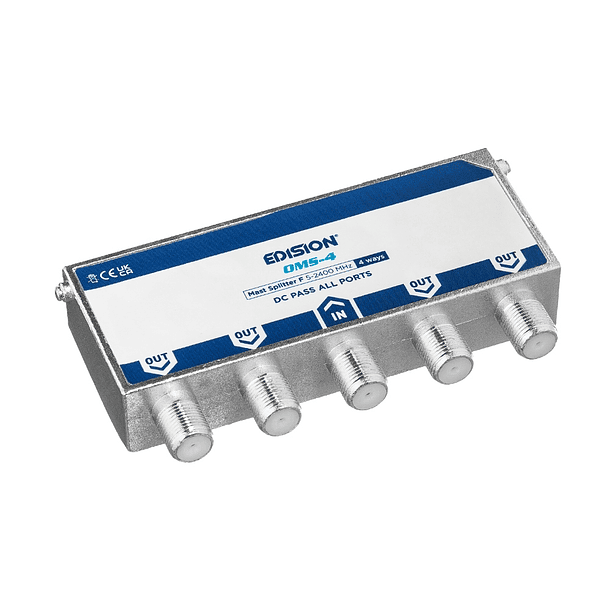

Divisor RF MAST de todas as bandas tipo externo com plugues tipo F fêmea, incluído na caixa de instalação

- Opções de instalação: montagem em mastro ou parede

Faixa de frequência: 5 2400 MHz, impedância: 75 Ohm

Portas de entrada: 1

Portas de saída: 4

- Invólucro fundido em zinco de alta qualidade banhado a níquel

- Através da perda TERR.: 9 dB

- Através de perda SAT.: 10 dB

DC Pass: todas as portas OUT para porta IN, 12vdc / 24vdc, até 500mA no máximo

- Dimensões com caixa de instalação (L x A x P): 120x97x47 mm

- Embalagem: caixa de presente colorida de alta qualidade com porta suspensa

Perda de inserção (IN/OUT) máxima:

- 5-40 MHz: 8,0 dB

- 471 1000 MHz: 9,0 dB

- 1001-1350 MHz: 10,0 dB

- 1351-1750 MHz: 10,5 dB

- 2051-2400 MHz: 12,0 dB

Isolamento mínimo (OUT/OUT):

- 5-40 MHz: 18 dB

- 471-1000 MHz: 21 dB

- 1001-1350 MHz: 21 dB

- 1351-1750 MHz: 20 dB

- 2051-2400 MHz: 20 dB

O pacote inclui:

- Divisor de mastro OMS-4

- Instalação de caixa externa

- Envoltório de gravata

- Upat e parafusos de montagem
